Product Summary
The 74AC04S is a Hex Inverter.
Parametrics
74AC04S absolute maximum ratings: (1)Supply Voltage (VCC): -0.5V to +7.0V; (2)DC Input Diode Current (IIK) VI=-0.5V: -20 mA; (3)VI= VCC+0.5V: +20mA; (4)DC Input Voltage (VI) -0.5V to VCC+0.5V; (5)DC Output Diode Current (IOK) VO =0.5V: -20mA; (6)VO= VCC+0.5V: +20mA; (7)DC Output Voltage (VO): -0.5V to VCC +0.5V; (8)DC Output Source or Sink Current (IO): ±50mA; (9)DC VCC or Ground Current per Output Pin (ICC or IGND): ±50mA; (10)Storage Temperature (TSTG): -65℃ to +150℃; (11)Junction Temperature (TJ) PDIP: 140℃.
Features
74AC04S features: (1)ICC reduced by 50% on 74AC only; (2)Outputs source/sink 24 mA; (3)ACT04 has TTL-compatible inputs.

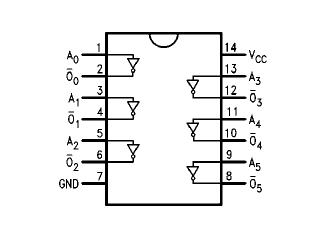

Diagrams
Image | Part No | Mfg | Description | Pricing (USD) |
Quantity | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
74AC04SC |
Fairchild Semiconductor |
Inverters Hex Inverter |
Data Sheet |
|
|
|||||||||||||
74AC04SCX |
Fairchild Semiconductor |
Inverters Hex Inverter |
Data Sheet |
|
|
|||||||||||||
74AC04SJ |
Fairchild Semiconductor |
Inverters Hex Inverter |
Data Sheet |
|
|
|||||||||||||
74AC04SJX |
Fairchild Semiconductor |
Inverters Hex Inverter |
Data Sheet |
|
|
|||||||||||||
74AC04SC_Q |
Fairchild Semiconductor |
Inverters Hex Inverter |
Data Sheet |
Negotiable |
|
