Product Summary

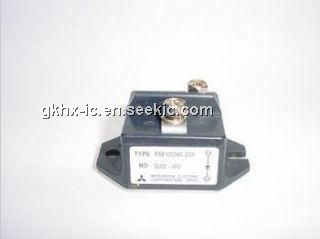

The RM100HA-20F is a high speed switching use insulated type fast recovery diode module. Applications include Free wheel use and Welders.

Parametrics

RM100HA-20F absolute maximum ratings: (1)Repetitive peak reverse voltage: 1000V; (2)Non-repetitive peak reverse voltage: 1100V; (3)Reverse DC voltage: 800V; (4)DC output current: 100A; (5)Surge (non-repetitive) forward current: 2000A; (6)Junction temperature: -40 to +150℃; (7)Storage temperature: -40 to +125℃; (8)Isolation voltage: 2500V.

Features

RM100HA-20F features: (1)IDC DC current 100A; (2)VRRM Repetitive peak reverse voltage 600/1000/1200V; (3)trr Reverse recovery time 0.8ms; (4)Insulated Type; (5)UL Recognized.

Diagrams

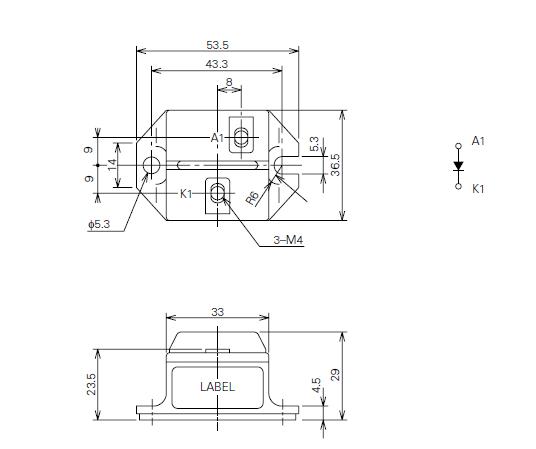

RM100HA-20F OUTLINE DRAWING & CIRCUIT DIAGRAM
