Product Summary

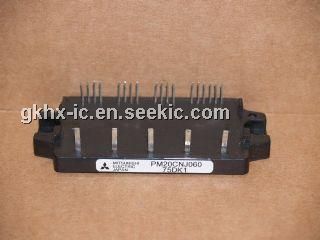

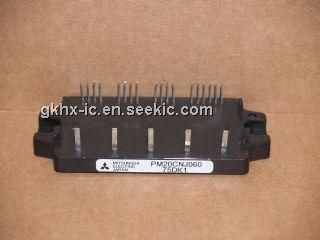

The PM20CNJ060 is a flat-base type power module. Applications include General purpose inverter, servo drives and other motor controlers.

Parametrics

PM20CNJ060 absolute maximum ratings: (1)Collector-Emitter Voltage: 600V; (2)Collector Current: 20A; (3)Collector Current (Peak): 40A; (4)Collector Dissipation: 56W; (5)Junction Temperature: -20 ~ +125℃.

Features

PM20CNJ060 features: (1)3 phase IGBT (20A/600V) inverter output; (2)Monolithic gate drive & protection logic circuit; (3)Protection logic; (4)UL Recognized.

Diagrams

PM20CNJ060 INTERNAL FUNCTIONS BLOCK DIAGRAM

Image Part No Mfg Description Data Sheet Download Pricing
(USD)
Quantity
PM20CNJ060
PM20CNJ060

Other


Data Sheet

Negotiable
