Product Summary

The 2MBI100U4A-120-50 is an IGBT module.

Parametrics

2MBI100U4A-120-50 absolute maximum ratings: (1)Collector-Emitter voltage: 1200V; (2)Gate-Emitter voltage: ±20V; (3)Collector Power Dissipation: 540W; (4)Junction temperature: 150℃; (5)Storage temperature: -40 ~ +125℃; (6)Isolation voltage: 2500 VAC; (7)Screw Torque: 3.5N·m.

Diagrams

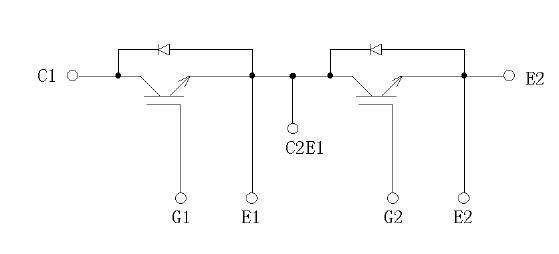

2MBI100U4A-120-50 Equivalent circuit
